功率電感的封裝方法有哪些?
廣州鼎悅電子科技有限公司溫馨提醒：1.功率電感封裝以架構的尺寸做封裝表示，它們的架構一般要通用，要不就要定造。插件用圓柱型表示方法如:φ6×8就表示直徑為6mm高為8mm的電感。貼片用橢柱型表示方法如: 5.8(5.2)×4就表示長徑為5.8mm短徑為5.2mm高為4mm的電感。

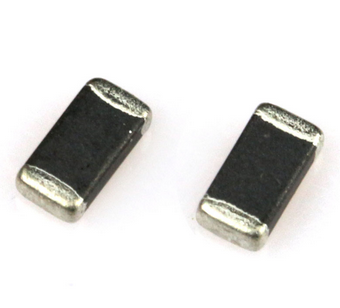

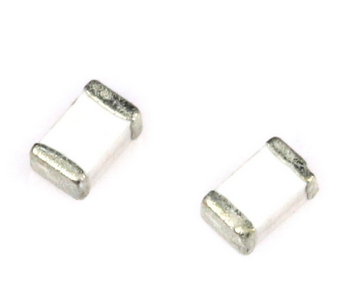

2.普通線性電感、色環電感與電阻電容的封裝都有一樣的表示，貼片用尺寸表示如0603、0805、0402、1206等。插件用功率表示如 1/8W、1/4W、1/2W、1W等。
廣州鼎悅電子告訴您 四點封裝：在磁芯與磁環公差與配合組裝后，在設計磁環時磁環時方形的;而磁芯是圓形的，可見這兩組材料組合在一起必然產生間隙。這個間隙必須由特殊的封裝材料給封裝起來，由于HCDRH74系列間隙較小，一般采用封住方形磁環的四個角便可以實現，新晨陽電容電感的貼片功率電感磁遮蔽性的最佳效果。
全封裝：磁芯邊遠的部分也必須封裝住，這樣形成全封裝的結構整體感較強，而磁遮蔽性效果與四點封裝的效果相差不大。而工藝上會多增加一道工序，相當來說成本稍稍高點，而市場上對全封裝的電感比較受歡迎，所以在選擇成本投入時很多商家選擇了四點封裝的貼片功率電感，元器件本來是內置物件，其外觀美觀程度不是特別的重要。 廣州鼎悅電子科技有限公司
