您當前的位置：首頁 ? 產品信息 ? 歐姆龍繼電器 ? 功率繼電器 ? G4A-1A-PE-DC9V

高級搜索：

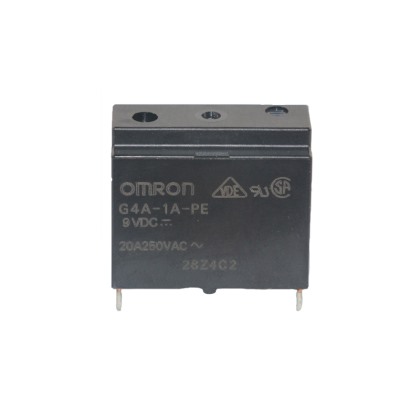

G4A-1A-PE-DC9V

所屬類別：功率繼電器

產品規格：

G4A-1A-PE-DC9V

所屬類別：功率繼電器

產品規格：

詳細內容

G4A PCB功率繼電器
實現通電80A、通電、切斷20A的1極小型功率繼電器
實現通電80A、通電切斷20A的電機負載開閉。
小型卻可以實現高容量開閉、高耐久性。
符合UL、CSA空調規格，確保絕緣距離。
采用抗干擾性強的高絕緣構造。
標準品采用耐焊劑構造。

接線片端子、印刷基板端子兩用型

接點構成	負載接點端子	線圈端子l	型號	線圈額定電壓	最小包裝單位
SPST-NO(1a)	#250快接端子	印刷基板用端子	G4A-1A-E	DC12, 24V	50個/托盤

印刷基板端子用端子型

接點構成	負載接點端子	線圈端子	型號	線圈額定電壓	最小包裝單位
SPST-NO(1a)	印刷基板用端子	印刷基板用端子	G4A-1A-PE	12, 24 VDC	50個/托盤

注:	訂購時，請注明線圈額定電壓（V）。
	此外，交付時的包裝標記及標注的電壓規格為□□VDC。

操作線圈

額定電壓	12 VDC	24 VDC
額定電流	75 mA	37.5 mA
線圈電阻	160 Ω	640 Ω
動作電壓	70%額定電壓以下
復位電壓	10%額定電壓以上
最大容許電壓	160%額定電壓(23oC)
消耗功率	約0.9 W

注	1.	額定電流、線圈電阻為線圈溫度＋23℃時的值，公差±10%。
	2.	電感為參考值。
	3.	動作特性為線圈溫度＋23℃時的值。
	4.	最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
