保護構造 接點構成 端子形狀 型號 線圈額定電壓 最小包裝單位 塑料密封型 SPST-NO (1a) 印刷基板用端子 G6D-1A-ASI 5 VDC 25個/根 12 VDC 24 VDC G6D-1A-ASI-AP 12 VDC 24 VDC 注. 訂購時，請注明線圈額定電壓（V）。
此外，交付時的包裝標記及標注的電壓規格為□□VDC。
接線插座繼電器型號 適用插座 最小包裝單位 G6D-1A-ASI P6D-04P 25個 - 操作線圈
額定電壓 5 VDC 12 VDC 24 VDC 額定電流 40 mA 16.7 mA 8.3 mA 線圈電阻 125 Ω 720 Ω 2,880 Ω 動作電壓 70%以下 復位電壓 10%以上 最大容許電壓 160%(at23°C) 消耗功率 約200 mW 注 1. 額定電流、線圈電阻是線圈溫度在+23℃時的值，公差為±10%。
*2. 動作特性為線圈溫度在+23℃時的值。
*3. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
* 但是反方向安裝時為75%以下。
開關部(接點部)
* （）內為G6D-1A-ASI-AP時的材質。接觸結構 單 接點材質 Ag合金（無Cd材料）
(Ag合金（無Cd材料）+鍍Au)*額定負載 AC250V 5A
DC 30V 5A額定通電電流 5 A 接點電壓的最大值 AC250V、DC30V 接點電流的最大值 5 A
性能接觸電阻 *1 100 mΩ 以下 動作時間 10 ms 以下 復位時間 5 ms 以下 絕緣電阻 *2 1,000 MΩ 以上 (at DC500 V) 耐壓 線圈與接點間 AC3,000V 50/60Hz 1min 同極接點間 AC750V 50/60Hz 1min 耐沖擊電壓
(線圈與接點間)6 kV (1.2 x 50 νs) 振動 耐久 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm) 誤動作 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm) 沖擊 耐久 1,000 m/s2 誤動作 100 m/s2 壽命 機械 2,000萬次以上
(開關頻率18,000次/h)電氣 AC250V 5A
（電阻負載） 7萬次以上
DC30V 5A
（電阻負載） 7萬次以上
AC250V 2A
（電阻負載） 30萬次以
DC30V 2A
（電阻負載） 30萬次以
（開關頻率1,800次/h）故障率P水準
（參考值 ＊3）10 mA at 5 VDC
(1 mA at 5 VDC) *4使用環境溫度 -25～+70℃
（無結冰、無凝露）使用環境濕度 5%～85% 重量 約 3 g 注. 上述值為初始值 1. 測量條件：根據電壓下降法，在DC5V 1A的條件下。 2. 測量條件：用DC500V兆歐表測量，位置與測量耐壓時相同。 3. 此值為開關頻率在120次/min時的值。 4. （）內為G6D-1A-ASI-AP時的值。 注. 表示為商品方向指示標志。

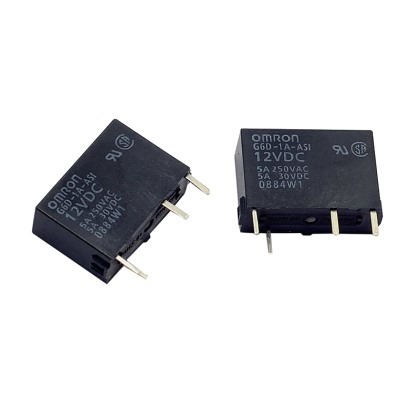

G6D-1A-ASI
印刷基板加工尺寸
(BOTTOM VIEW)
尺寸公差: ±0.1
端子配置/內部連接圖
(BOTTOM VIEW)
插座P6D-04P
印刷基板加工尺寸
(BOTTOM VIEW)
尺寸公差: ±0.1
