詳細內容

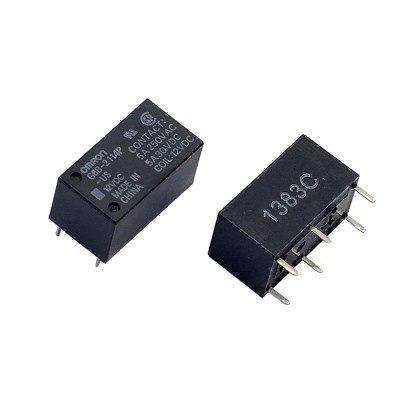

G6B-2□14 功率繼電器
高容量、高耐壓、密封構造，小型1a接點5A（8A）、1a1b、2a、2b接點5A的功率繼電器
高靈敏度，工作功率98mW。
（G6B-1114P-US和G6B-1174P-US型號）
絕緣性出色，線圈與接點之間的絕緣強度達3,000VAC (耐沖擊電壓6kV)。
為了對應自動化生產線，備有桿狀包裝。
標準型號符合UL/CSA標準。 另提供SEV認證型號。
提供銀錫銦合金接點型號，適用于會產生浪涌電壓的負載(感性負載、容性負載等)。 (-FD型)
提供支持超聲波清洗的型號。(-U型)
提供帶動作指示燈及內置浪涌吸收二極管的型號。 (-ND型)
提供2極型號。
高容量、高耐壓、密封構造，小型1a接點5A（8A）、1a1b、2a、2b接點5A的功率繼電器
高靈敏度，工作功率98mW。
（G6B-1114P-US和G6B-1174P-US型號）
絕緣性出色，線圈與接點之間的絕緣強度達3,000VAC (耐沖擊電壓6kV)。
為了對應自動化生產線，備有桿狀包裝。
標準型號符合UL/CSA標準。 另提供SEV認證型號。
提供銀錫銦合金接點型號，適用于會產生浪涌電壓的負載(感性負載、容性負載等)。 (-FD型)
提供支持超聲波清洗的型號。(-U型)
提供帶動作指示燈及內置浪涌吸收二極管的型號。 (-ND型)
提供2極型號。
- 標準型(UL規格、CSA規格認證型)
極數 繼電器功能 接點結構 標準(銀合金(無鎘)) 銀錫銦合金接點 最小包裝單位 型號 額定線圈電壓 型號 額定線圈電壓 2極 單面穩定 SPST-NO (1a)+ SPST-NC(1b)(標準) G6B-2114P-US DC5, 6, 12, 24 V G6B-2114P-FD-US DC5, 6, 12, 24 V 100
件/托盤DDPST-NO(2b)(標準) G6B-2214P-US G6B-2214P-FD-US DPST-NC(2a)(標準) G6B-2014P-US G6B-2014P-FD-U 注: AgSnIn接點型、電源電流和感性負載，接點不粗糙且耐溶性?xún)?yōu)良。
超聲波清洗對應型極數 繼電器功能 接點結構 標準(銀合金(無鎘)) 銀錫銦合金接點 最小包裝單位 型號 額定線圈電壓 型號 額定線圈電壓 2極 單面穩定 SPST-NO (1a)+ SPST-NC(1b)(標準) G6B-2114P-US DC5, 6, 12, 24 V G6B-2114P-FD-US DC5, 6, 12, 24 V 100
件/托盤DPST-NO(2a)(標準) G6B-2214P-US G6B-2214P-FD-US DPST-NC(2b)(標準) G6B-2014P-US G6B-2014P-FD-U 注: 訂購時，請注明線圈額定電壓(V)。 例：G6B-1114P-US DC5。 此外，交付時的包裝標記及標注的電壓規格為DC□□V。
接線插座 (另售)節電器型號 適用插座最小包裝單位 G6B-2114P-US-P6B
G6B-2214P-US-P6B
G6B-2014P-US-P6BP6B-26P 20 個 脫卸配件 P6B-Y1 1 個 保持帶 P6B-C2 注: 1. 安裝于PCB時，G6B-1174P-US-P6B和G6B-1177P-ND-US-P6B的額定值為8A。當與P6B-04P插座型組合使用時，允許的電流值下降為5A。 2. P6B插座應使用專用繼電器G6B-□□□□P(-FD)-US-P6B。這些插座只可與型號中帶有"-P6B"的G6B繼電器組合使用。不可用于型號中不含"-P6B"的G6B繼電器。 3. P6B-C2的固定型套為G6B-1174P、與G6B-1177P的高度不同， 因此不能使用此型號。 4. 訂購標準型號，則為帶UL/CSA規格認證標記的產品。 - 線圈額定值
操作線圈/1極單穩型（含有超聲波清洗對應型）項目額定電壓額定電流
(mA)線圈電阻
(Ω)動作電壓(V) 復位電壓 (V) 最大容許電壓(V) 消耗功率(mW) 額定電壓的% DC5 V 40 125 70% 以下 10% 以上 160%
(at 23°C)約. 200 DC6 V 33.3 180 DC12 V 16.7 720 DC24 V 8.3 2,880
操作線圈/2極單穩型（含有超聲波清洗對應型）項目額定電壓額定電流
(mA)線圈電阻
(Ω)動作電壓(V) 復位電壓 (V) 最大容許電壓(V) 消耗功率(mW) 額定電壓的% DC5 V 60 83.3 80% 以下 10% 以上 140%
(at 23°C)約. 300 DC6 V 50 120 DC12 V 25 480 DC24 V 12.5 1,920
操作線圈/1繞組閉鎖型（含有超聲波清洗對應型）項目額定電壓額定電流
(mA)線圈電阻
(Ω)置位電壓(V) 重置電壓(V) 最大容許電壓(V) 消耗功率
(mW)額定電壓的% 置位線圈
(mW)重置線圈
(mW)DC5 V 40 125 70% 以下 70% 以上 160%
(at 23°C)200 200 DC6 VDC 33.3 180 DC12 V 16.7 720 DC24 V 8.3 2,880
操作線圈/2繞組閉鎖型（含有超聲波清洗對應型）項目額定電壓額定電流
(mA)線圈電阻
(Ω)置位電壓(V) 重置電壓(V) 最大容許電壓(V) 消耗功率
(mW)置位線圈 重置線圈 置位線圈 重置線圈 額定電壓的% 置位線圈
(mW)重置線圈
(mW)DC5 V 56 56 89.2 89.2 70% 以下 70% 以下 130%
(at 23°C)280 280 DC6 V 46.8 46.8 128.5 128.5 DC12 V 23.3 23.3 515 515 DC24 V 11.7 11.7 2,060 2,060
操作線圈/動作表示型（耐助焊劑型不可水洗）項目額定電壓額定電流
(mA)線圈電阻
(Ω)置位電壓(V)< 重置電壓(V) 最大容許電壓(V) 消耗功率
(mW)額定電壓的% DC5 V 43 116 70% 以下 10% 以上 130%
(at 23°C)約 200 DC12 V 19.7 610 約 240 DC24 V 11.3 2,120 約 275
開關部型號
負載項目G6B-1114P-US
G6BU-1114P-US
G6BK-1114P-US
G6B-1114P-FD-US
G6BU-1114P-FD-US
G6BK-1114P-FD-USG6B-1174P-US
G6B-1177P-ND-US
G6B-1174P-FD-US
G6B-1177P-FD-ND-USG6B-2114P-US
G6B-2214P-US
G6B-2014P-US
G6B-2114P-FD-US
G6B-2214P-FD-US
G6B-2014P-FD-US電阻負載 cosφ = 0.4; L/R = 7 ms) 電阻負載 感性負載
(cosφ = 0.4; L/R = 7 ms電阻負載 感性負載
(cosφ = 0.4; L/R = 7 ms)接觸結構 單 接點材質 Ag合金（無Cd材料） 額定負載 AC250V 5A(3A)
DC30V 5A(3A)AC250V 2A(2A)
DC30V 2A(2A)AC250V 8A(5A)
DC30V 8A(5A)AC250V 2A(2A)
DC30V 2A(2A)AC250V 5A(3A)
DC30V 5A(3A)AC250V 1.5A(1.5A)
DC30V 1.5A(1.5A)額定通電電流 5 A (5 A) 8 A (5 A) 5 A (5 A) 接點電壓的最大值 AC380 V, DC125 V 接點電流的最大值 5 A (5 A) 8 A (5 A) 5 A (5 A) 注: 1. （）內為FD的值 2. 感性負載，電源負載請使用節點不粗糙的-FD型
2極單穩型（1a1b,2a,2b接點）
DPST-NC (2c), SPST-NO(1a))
G6B-2114P-US,G6B-2214P-US,G6B-2014P-US
<>中的尺寸為G6B-P(-FD)-US-P6B插座繼電器的尺寸 印刷基板加工尺寸
(Bottom View)
尺寸公差: ±0.1mm
端子配置/內部連接圖
(Bottom View)
